一、問題描述及原因分析
1．問題描述

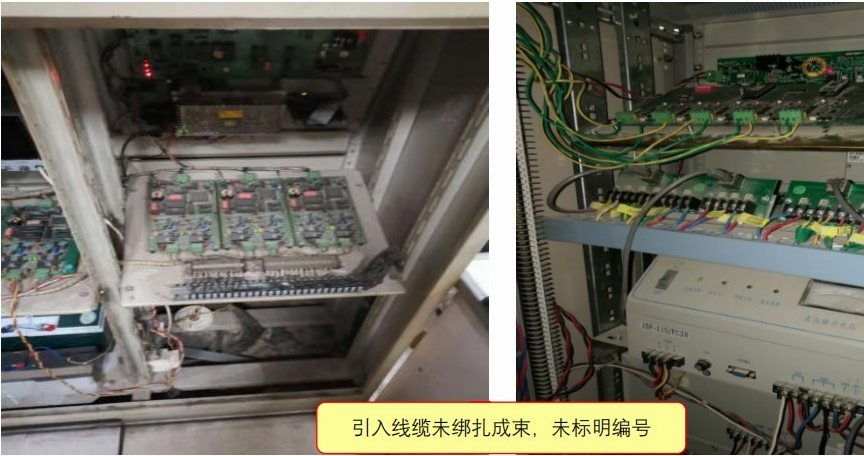

引入火災報警控制器的引入線纜未綁扎成束，未標明編號，不便于消防人員進行故障檢查和維修。【圖示1】
圖1
圖示1
2．原因分析
施工單位的施工工藝交底不到位；施工人員對規范不了解，施工圖方便、趕進度、接線隨意，降低了對施工質量的要求，造成后期消防維護人員檢修困難。
二、規范要求及正確做法
1．規范要求
☆《火災自動報警系統施工及驗收標準》（GB 50166-2019）第3.3.2條第1、2、5款?！緢D示2】

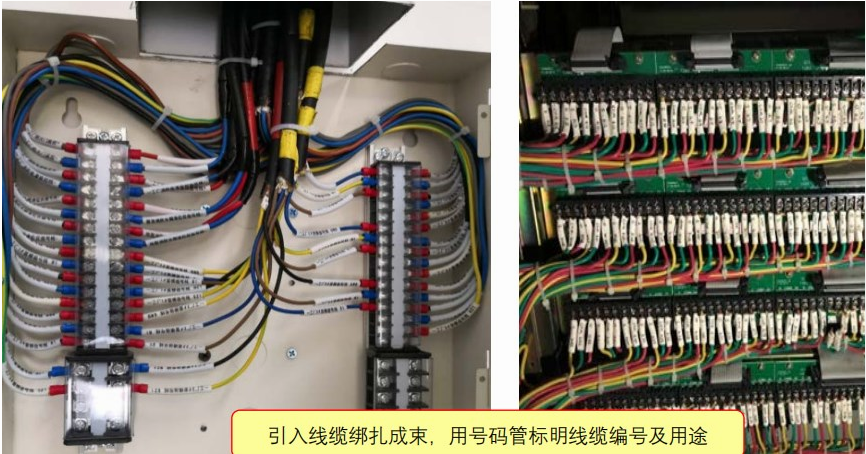

2．正確做法
圖2
圖示2
三、應對措施及防治指南
1．線纜應綁扎成束，留有不小于200mm的余量；配線應整齊，不宜交叉，并應固定牢靠；
2．端子板的每個接線端接線不應超過2根；線纜芯線的端部均應標明編號，并應與設計文件一致，字跡應清晰且不易褪色。
來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》
《火災自動報警系統施工及驗收標準》（GB 50166-2019）
第3.3.2條 控制與顯示類設備的引入線纜應符合下列規定：
第1款 配線應整齊，不宜交叉，并應固定牢靠；
第2款 線纜芯線的端部均應標明編號，并應與設計文件一致，字跡應清晰且不易褪色：
第5款 線纜應綁扎成束；
